01 浸硫窒化とは

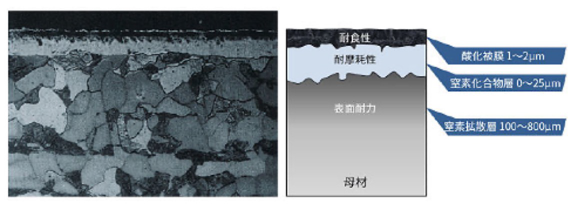

従来のガス軟窒化処理に加え、表層の窒化化合物層の上に硫化物層が生成される処理です。

• ●硫化物層は比較的軟質で固体潤滑性を高め、耐カジリ性、耐焼付き性を向上させます。
• ●窒化化合物層が耐摩耗性を向上させます。
• ●窒素拡散層が表面の耐疲労性を向上させます。

使用原料：N2、NH3、NMガス(H2S＋N2混合ガス)、C2H2

処理時間：３〜５Hr

02 ガス浸硫窒化の硬さ分布

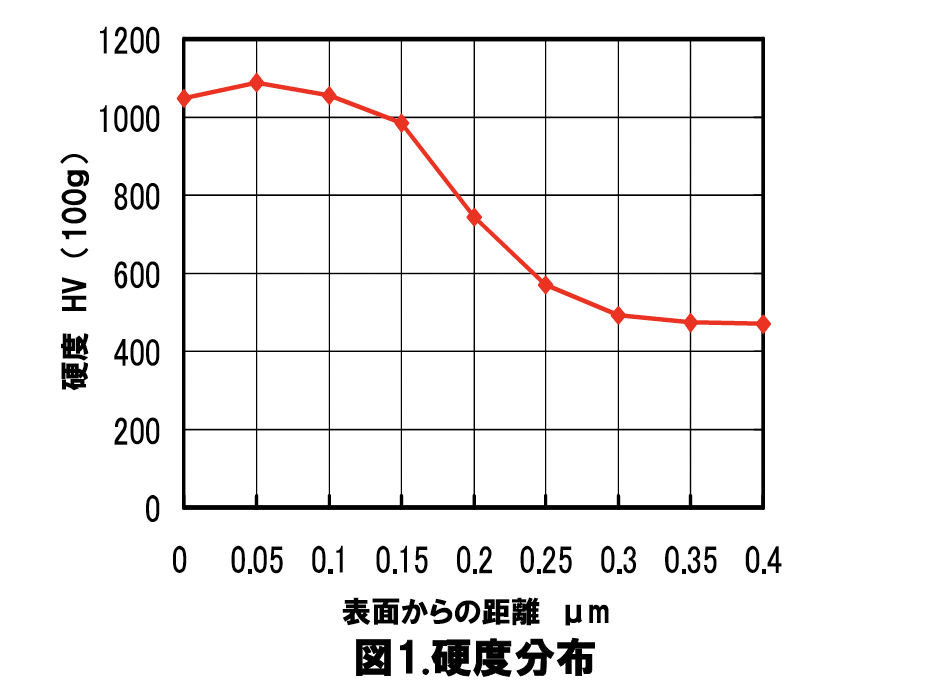

SKD61

表面硬度　HV1100
内部硬度　HV470
硬化層深さ（HV750UP）0.2mm
拡散層深さ（HV500UP）0.28mm

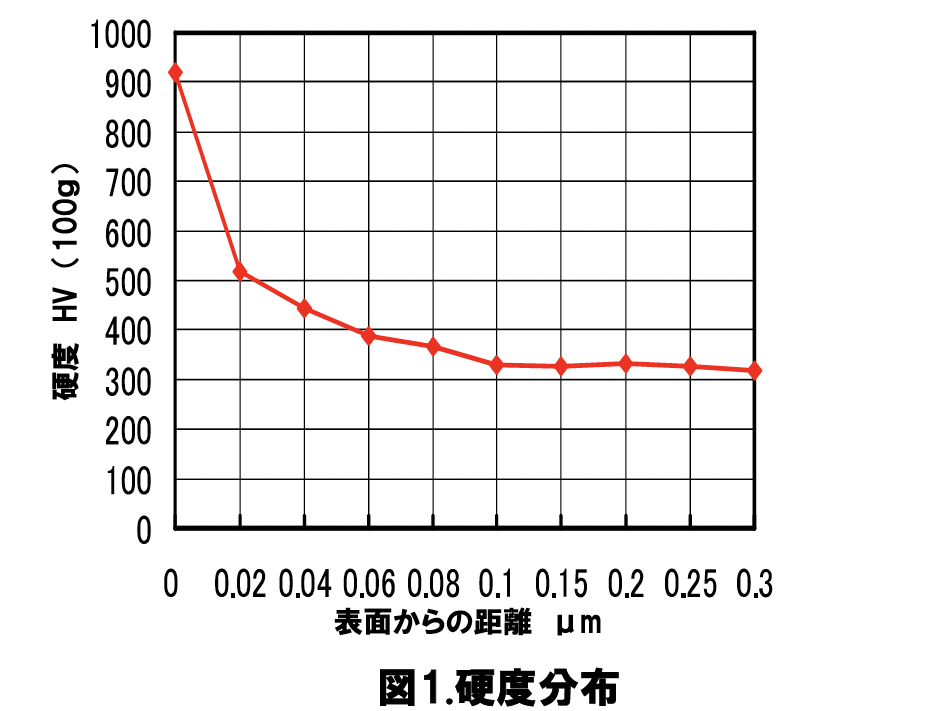

FCD700

表面硬度　HV910~930
内部硬度　HV320~340
硬化層深さ（HV370UP）約50μm

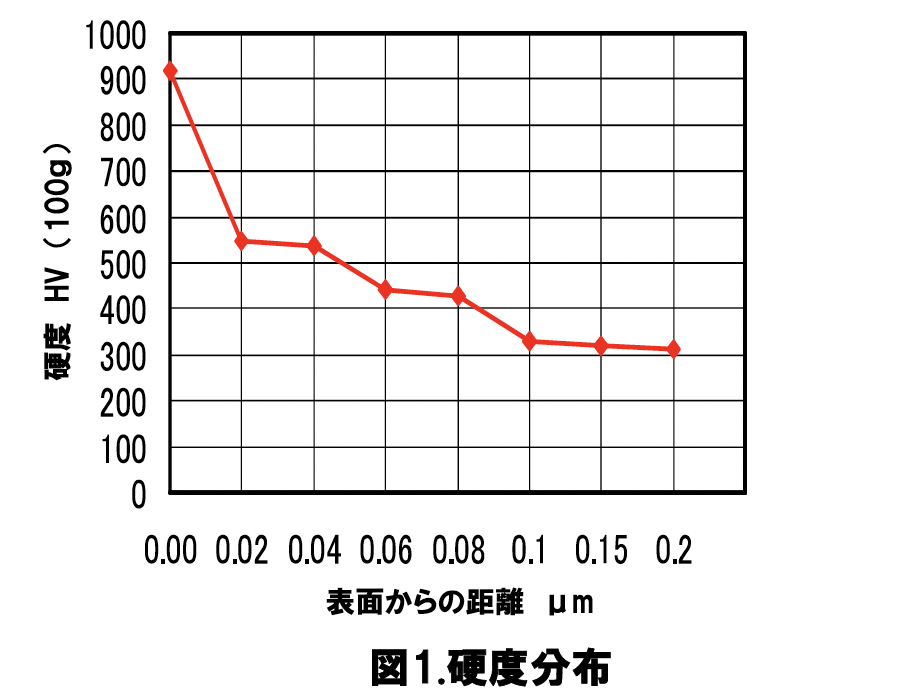

SCM435

表面硬度　HV770
内部硬度　HV290
硬化層深さ（HV450UP）0.12mm
拡散層深さ（HV370UP）約50μm

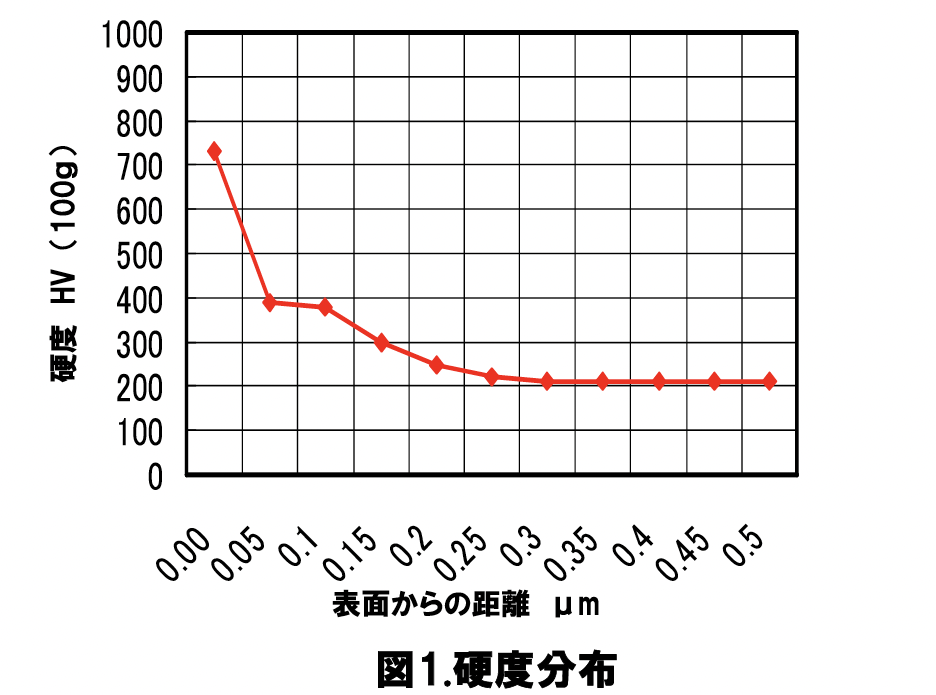

S45C

表面硬度　HV730
内部硬度　HV180~195
硬化層深さ（HV350UP）0.15mm

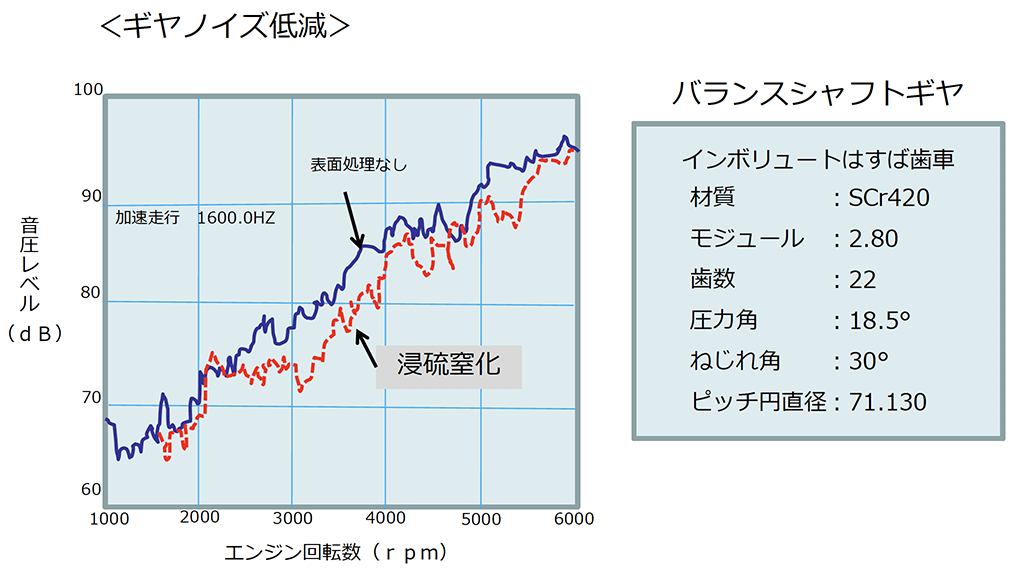

03 浸硫窒化のギアノイズ低減効果

硫化層のなじみ性(耐カジリ性・耐焼付き性)が良い為、ギヤ鳴り低減効果もあります。

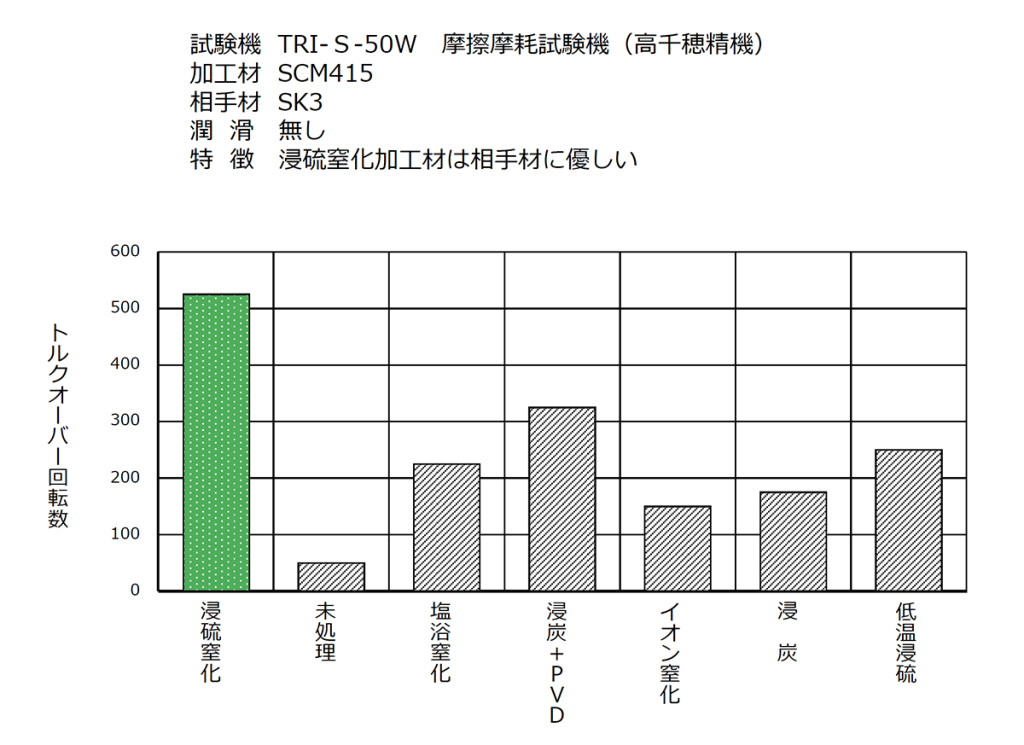

04 浸硫窒化の焼き付き性比較データ

耐焼き付き性比較

05 浸硫窒化という技術を動画で解説いたします
